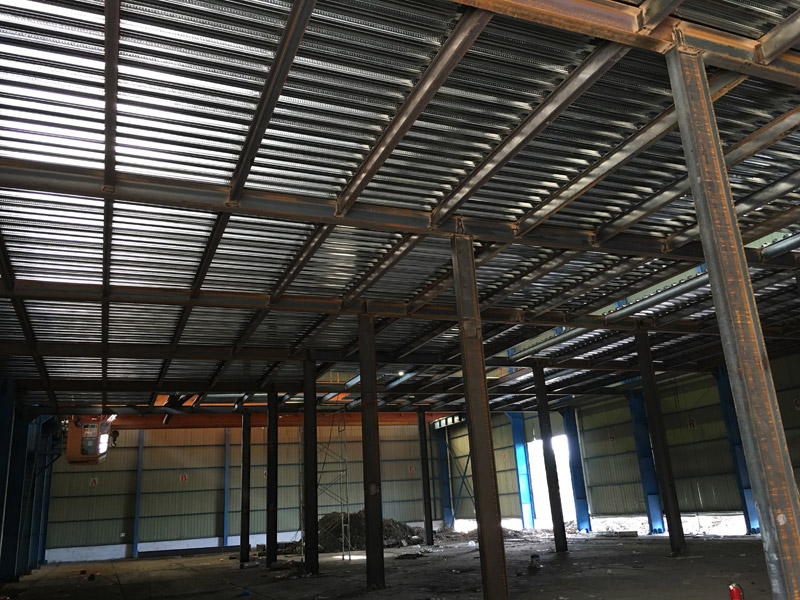

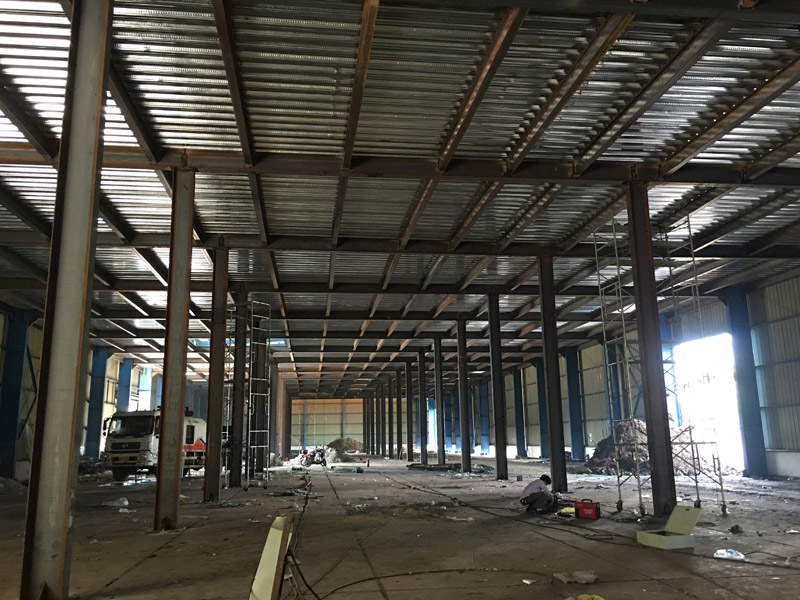

鋼結構平臺(隔層)
| 工 程 概 況 | 工程名稱 | 在原有建筑中間做隔層 | 建設單位 | 絲印器材設備世卓印刷公司 | |||
| 建設用途 | 車間、生產、辦工、倉儲 | 設計單位 | 韻璇鋼結構工程有限公司 | ||||
| 建筑面積 | 900平方米 | 施工單位 | 韻璇鋼結構工程有限公司 | ||||
| 結構類型 | 鋼平臺 | 基礎類型 | 獨立基礎帶串梁 | ||||
| 鋼構總重 | 40-50kg/平方『鋼結構的用鋼量取決于該建筑的用途以及設計方案』 | ||||||
| 主體總高 | 2.5-4米 | 最大跨度 | 單跨4-9米 | ||||
| 抗震防設烈度 | 7度 | 結構安全等級 | 二級 | ||||
| 該工程優點 | 施工周期短、有效的減少占地面積、而且又經濟 | 工程工日期 | 一千平方按20天計算 | ||||
| 鋼結構主體主要特征、 特點、技術要求和質量標準簡要介紹 | 鋼結構平臺梁的設計 鋼結構平臺梁一般宜設計成截面不變的熱軋普通工字鋼或槽鋼，鋼平臺梁的撓度不應大于下列數值： 設有重軌道的梁l/600 沒有軌道的主梁l/400 沒有軌道的其它梁l/250 鋼結構平臺梁應進行強度、穩定、撓度的計算。對直接承受較大振動荷載的梁尚應進行疲勞強度的計算。鋼平臺梁的設計一般可不考慮塑性變形的發展；當必須考慮時,按鋼結構設計規范(GB50017-2003)所列要求及公式進行計算。 3.次梁與主梁最簡單的連接方法是疊接。即把次梁直接擱到主梁上，并用焊縫或螺栓加以連接。疊接所需的建筑凈空大，采用這種方法常會受到限制。因此，次梁與主梁的等高連接是普遍采用的方法。梁與柱鉸接有以下兩種構造形式： 將梁直接設置在柱頂上，連接的構造比較簡單。梁的支座總反力由頂板經頂板與柱加勁肋的連接焊縫或通過梁加勁肋端面承壓傳給柱加勁肋，在經過柱加勁肋與柱腹板的豎向連接焊縫將力傳給柱腹板。 4.鋼結構平臺鋪板的設計 鋼結構平臺鋪板按工藝生產的要求可分為固定的及可拆卸的；按構造一般可分為板式、蓖條式以及由鋼梁與混凝土板組成的聯合結構等。 | ||||||
