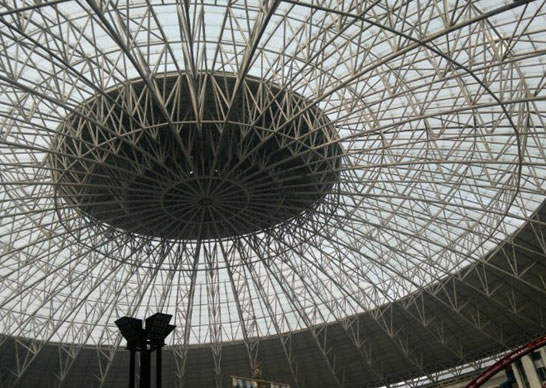

鋼結構網架
工程概況 工程名稱 鋼結構網架 建設單位 市普陀區合業房產建設用途 用途廣泛 設計單位 韻璇鋼結構工程有限公司建筑面積 3000平方米 施工單位 韻璇鋼結構工程有限公司結構類型 網架 基礎類型 獨立基礎鋼結構主體主要特征、特點、技術要求和質量標準簡要介紹 網架結構特點： 1.網架鋼結構是由許多桿架組成的網狀結構。是高次超靜定的空間結構。網架結構可分為平板網架和曲面網架兩種。2.平板網架采用較多，其優點是：空間受力體系，桿件主要承受軸向力，受力合理，節約材料整體性能好，剛度大，抗震性能好。桿件類型較少，適于工業化生產。3.平板網架可分為交叉桁架體系和角錐體系兩類。角錐體系受力更為合理，剛度更大。4.網架的高度與短跨之比一般為1/15左右。網架桿件一般采用鋼管，節點一般采用球節點。（一）拱式結構（1）拱的受力特點與適用范圍 1.拱是一種有推力的結構，它的主要內力是軸向壓力。可利用抗壓性能良好的混凝土建造大跨度的拱式結構。2.由于拱式結構受力合理，在建筑和橋梁中被廣泛應用。適用于體育館、展覽館等?！。?）拱的類型：拱可分為三鉸拱、兩鉸拱和無鉸拱，后兩種拱采用較多?！。ǘ宜鹘Y構 ?。?）懸索結構，是比較理想的大跨度結構形式之一，在橋梁中被廣泛應用。懸索結構的主要承重構件是受拉的鋼索，鋼索是用高強度鋼絞線或鋼絲繩制成?！ 。?）索的拉力取決于跨中的垂度，垂度越小拉力越大。索的垂度一般為跨度的1/30。（三）薄壁空間結構 ?。?）也稱殼體結構。屬于空間受力結構，主要承受曲面內的軸向壓力，彎矩很小?！ 。?）薄殼常用于大跨度的屋蓋結構，如展覽館、俱樂部、飛機庫等。薄殼結構多采用現澆鋼筋混凝土，費模板、費工時。
